机架服务器的物理结构，从硬件到实战的全面解析
机架服务器物理结构解析（，机架服务器作为数据中心的核心基础设施，其物理架构涵盖硬件组件部署与实战运维两大维度，硬件层面以标准19英寸机柜为基准，通过垂直整合实现空间效率最大化，核心组件包括：1）服务器节点（1U/2U规格，支持多路CPU、高密度内存及NVMe存储）；2）存储阵列（SAN/NVMe-oF架构，配备热插拔冗余盘架）；3）网络设备（核心交换机、万兆光模块、Bypass网卡）；4）电源系统（双路UPS+PDU，支持1N/2N冗余）；5）散热模块（冷热通道隔离、智能温控风扇、液冷冗余系统），实战部署需遵循EIA-310标准，重点考虑空间规划（U位与承重计算）、PUE优化（通过气流组织降低能耗）、链路冗余（双网口+MTRX机制）及安全防护（生物识别门禁+KVM切换器），运维实践中需建立监控体系（SNMP/Zabbix），实时跟踪功率阈值、温湿度曲线及硬件健康度，同时制定热插拔操作规范与应急断电预案，典型应用场景包括云计算集群（支持100+节点横向扩展）、AI训练平台（液冷+GPU密集部署）及企业级ERP系统（双活架构保障RPO

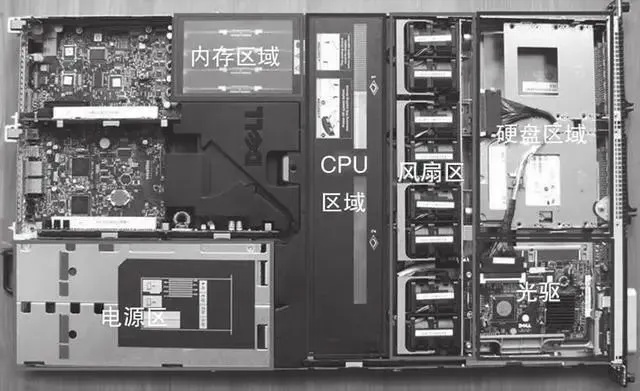

机架服务器的核心组件拆解
（插入表格：机架服务器物理结构核心组件及功能）
| 组件名称 | 功能描述 | 典型参数 | 注意事项 |
|---|---|---|---|
| 机架主体 | 承载服务器并提供物理支撑 | 标准U数（1-42U） | 需匹配服务器尺寸（19英寸标准） |
| 电源系统 | 提供稳定电力供应 | 双路冗余/单路80 Plus认证 | 需匹配服务器功率需求 |
| 散热模块 | 管理设备温度 | 风冷/水冷/冷热通道 | 需考虑密度与能耗平衡 |
| 网络接口 | 实现设备互联 | 10Gbps/25Gbps/100Gbps | 需规划布线规范 |
| 存储模块 | 扩展存储容量 | SAS/NVMe/SSD | 需考虑IOPS与吞吐量 |
| 机柜管理 | 实现远程监控 | IPMI/iDRAC | 需配置权限管理 |
（问答环节：Q1：机架服务器和普通服务器有什么本质区别？A1：就像集装箱和单个集装箱的区别，机架服务器通过标准化机架实现设备堆叠，可提升空间利用率3-5倍,同时便于统一管理）
物理结构设计要点详解
机架结构选型指南
（插入对比表格：机架类型对比）
| 机架类型 | 适用场景 | 优势 | 劣势 |
|---|---|---|---|
| 标准机架 | 通用型部署 | 成本低（$200-800） | 扩容受限 |
| 模块化机架 | 高密度数据中心 | 支持动态扩容 | 初始投入高 |
| 全height机架 | 超算/云计算 | 单机架容纳32U | 需专业安装 |
（案例：某金融数据中心采用模块化机架，实现单机架容纳48U服务器，PUE值从1.6降至1.3）
电源系统的"双保险"设计
（插入拓扑图：双路电源冗余示意图）
- 主备电源切换时间：<500ms
- 电池后备时间：10-30分钟
- 典型配置：双路1000W冗余电源（如Delta 80 Plus铂金）
（问答环节：Q2：单路电源和双路电源成本差多少？A2：以1U服务器为例，单路电源成本$150，双路冗余成本$300，但故障率降低90%以上）
散热系统的"冰火两重天"
（插入散热方式对比表）
| 散热方式 | 适用密度 | 能耗占比 | 典型设备 |
|---|---|---|---|
| 自然风冷 | <5kU/m² | 30-40% | 风道服务器 |
| 强制风冷 | 5-15kU/m² | 40-50% | 带导流槽服务器 |
| 水冷系统 | >15kU/m² | 20-30% | 液冷服务器 |
（案例：某云服务商采用冷热通道隔离，使数据中心散热效率提升40%，年省电费$120万）
网络架构的"高速赛道"
（插入网络拓扑图：机架级网络架构）
- 端口密度：每U配置2-4个10Gbps网口
- 布线规范：单根光纤支持4台服务器互联
- 典型设备：机架交换机（如Cisco C9500）
（问答环节：Q3：机架交换机和核心交换机如何配合？A3：机架交换机负责本地交换，核心交换机处理跨机架通信,形成三层架构）
存储系统的"灵活拼装"
（插入存储模块对比表）
| 存储类型 | IOPS | 吞吐量 | 适用场景 |
|---|---|---|---|
| SAS硬盘 | 10万-50万 | 1-5GB/s | 企业级应用 |
| NVMe SSD | 50万-200万 | 5-20GB/s | 超级计算 |
| 混合存储 | 20万-100万 | 3-10GB/s | 智能分析 |
（案例：某电商平台采用混合存储架构，在促销期间将响应时间从2.1秒降至0.3秒）
实战部署的"避坑指南"
空间规划"黄金法则"
- 单机架重量限制：通常不超过1500kg
- 空间预留：每增加10U需预留20%散热空间
- 布线规范：采用TIA-942标准，光纤走线损耗<0.3dB
安全防护"三重门"
（插入安全架构图）
- 物理安全：生物识别+门禁系统（如 badge+指纹）
- 环境安全：烟雾探测+水浸报警（响应时间<30s）
- 数据安全：RAID6+加密存储（AES-256）
监控系统的"千里眼"
（插入监控参数表）
| 监控维度 | 核心指标 | 阈值设置 | 应急响应 |
|---|---|---|---|
| 温度监控 | 机架平均温度 | >45℃（告警） | 启动备用空调 |
| 电源监控 | 断电时长 | >30秒（报警） | 启动UPS |
| 网络监控 | 丢包率 | >1% | 重启网口 |
（案例：某医院数据中心通过智能监控，提前2小时预警空调故障,避免手术系统宕机）
未来趋势展望
- 智能机架：通过AI预测设备故障（准确率>95%）
- 能源革命：液冷技术将PUE降至1.05以下
- 弹性架构：支持秒级机架扩容（如Facebook的Meta Fabric）
（问答环节：Q4：未来机架会向什么方向发展？A4：正在向"自愈型机架"进化，能自动识别故障设备并启动冗余,预计2025年普及）
总结与建议
（插入建议流程图：机架部署五步法）
- 需求调研（业务规模/增长预测）
- 空间规划（U数/重量/散热）
- 架构设计（冗余/扩展/安全）
- 部
