冰箱电路图详细讲解 冰箱电路板图详细讲解
通过以上分析，我们知道只要压缩机一工作，其机体内就有高压存在，并且在断电后，要有段时间才能消失，这就是冰箱为什么不能在关机后立即开机的原因所在下面详细分析一下其内在机理 电冰箱在运行过程中，其制冷系统压缩机。
电冰箱制冷原理详解如下1压缩机压缩制冷剂气体这将升高制冷剂的压力和温度，而冰箱外部的热交换线圈帮助制冷剂散发加压产生的热量2当制冷剂流经安全阀时，液态制冷剂从高压区流向低压区，因此它会膨胀并蒸发3当。
电阻较小，可以近似为直通电路当启动电流增大到正常运转电流的4～6倍时，大电流使元件温度迅速升高，其电阻值可增加到几个数量级，通过的电流又下降到很小的稳定值，可近似为开路冰箱结构示意图 线路图。

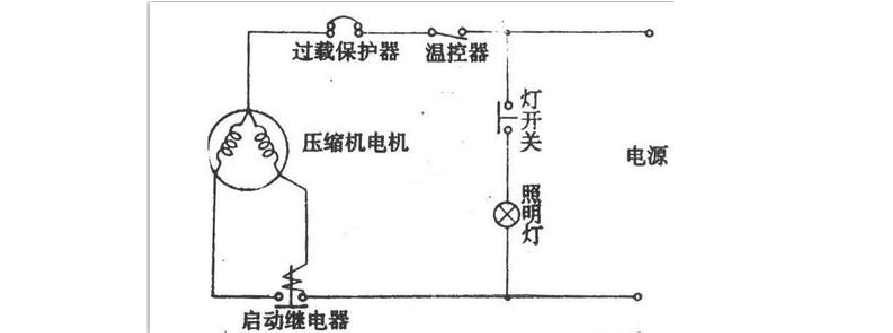

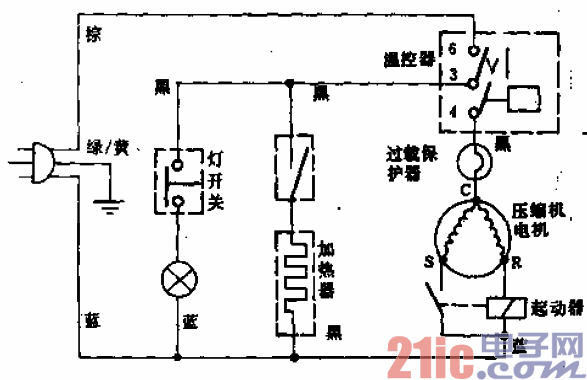

冰箱的电路图很简单，电源引进箱体分为两路一路是冰箱室内灯，二路是到温控器“也有只有一路的，是接在温控器”，冰箱压缩机的启动开关就是温控器，温控器的接法有三个接口“也有四个接口的”，一个是电源输入口，一。
进气管，汽化后的制冷剂又被压缩器压回箱外的冷凝器散热，再变为液体，这一过程气体液化放热，所以你可以摸到冰箱的后面热热的然后重复此过程其中制冷剂一般为氟利昂氯氟烃类，氢氯氟烃类或氢氟烃类。
冰箱的制冷的过程可以分为4个阶段，它们分别为1绝热压缩它是利用压缩机吸入蒸发过后的低温低压的制冷剂，经过活塞的急剧压缩，将气体的机械工转换为热量，让其变为高温高压的气体2等温压缩等到制冷剂变为高温高压。
M电动机与L电冰箱的照明灯是并联，因为开关都闭合后电路中有两条电流的路径，或M和L的两端两端分别连接在一起再接入电源。
